تعاریف
راست گرد = چرخش در جهت ساعتگرد (clockwise = CW)
چپ گرد = چرخش در جهت پاد ساعتگرد (counterclockwise = CCW)
الف- تعیین جهت چرخش استارت از روی نحوه نصب استارت:
وقتی از جلوی موتور نگاه کنیم. موتور ساعتگرد می چرخد.
نکته: چرخاندن موتور در خلاف این جهت می تواند به سیستم تایمینگ آن آسیب بزند.
وقتی از پشت به موتور نگاه کنیم فلایویل پادساعتگرد می چرخد.

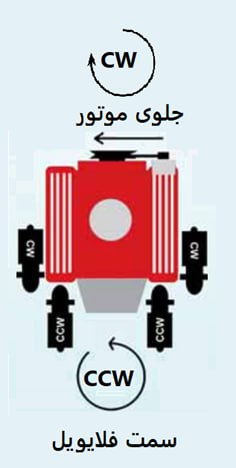

وقتی از روبرو به استارت نگاه می کنیم جهت چرخش استارت بصورت زیر (طبق شکل) خواهد بود.
- اگر استارت در سمت موتور نصب شود استارت ساعتگرد خواهد بود.
- اگر استارت در سمت گیربکس نصب شود استارت پادساعتگرد خواهد بود.
ب- تعیین جهت چرخش استارت از روی استارت :

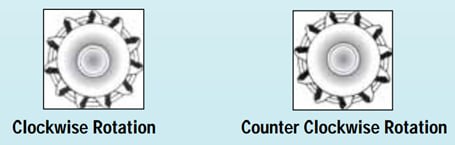

1. موقع عمل کردن اتومات استارت وجلو رفتن پینیون استارت، پینیون در جهت پخ چرخش حدود 20 درجه ای خواهد داشت این جهت چرخش، در خلاف جهت چرخش استارت می باشد. پس استارت در جهتی که پینیون پخ ندارد می چرخد.
2. استارت در جهتی می چرخد که پینیون آزاد می چرخد. یعنی اگر پینیون را با دست بچرخانیم کلاچ عمل کند و آرمیچر نچرخد.
زیرا در جهت چرخش نرمال استارت:
- اگر فلایویل ، پینیون را بچرخاند کلاچ عمل می کند و پینیون آزاد می چر خد.
- اگر پینیون فلایویل را بچرخاند فلایویل خواهد چرخید.
.
